Placa PCB Central para Drone Arduino Nano | S103D15 | Escudo de Vuelo SERINSY 3D v1.0

¡El corazón electrónico definitivo para armar tu propio Drone Arduino sin enredos de cables!

La Placa PCB Central de Vuelo SERINSY 3D es un escudo (shield) de desarrollo profesional diseñado específicamente para simplificar y optimizar el ensamblaje de cuadricópteros educativos y proyectos de robótica aérea. Diseñada con pistas de alta conductividad y una distribución simétrica, esta placa elimina por completo la necesidad de usar protoboards estorbosas o cableados caóticos que añaden peso y causan fallas en pleno vuelo.

Es la placa base oficial y exclusiva utilizada en las Versiones 1, 2 y 4 de nuestros famosos Kits de Drones SERINSY 3D. Si estás diseñando tu propio chasis impreso en 3D o necesitas una base robusta para tus alumnos en clase de ingeniería, esta PCB es tu solución perfecta.

🛠️ Arquitectura y Compatibilidad:

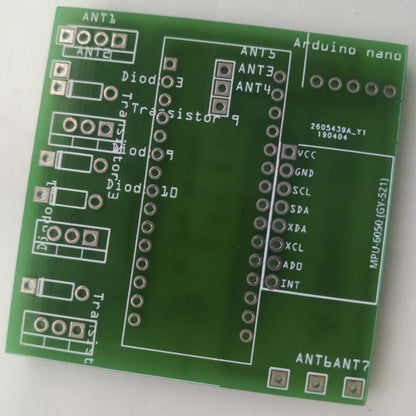

Nuestra placa viene con la serigrafía técnica exacta marcada en superficie para que sepas dónde soldar cada componente sin necesidad de mirar un manual:

Zócalo Central para Arduino Nano: Diseñado a la medida para alojar directamente tu Arduino Nano V3.0 (Versiones Tipo-C o convencionales).

Espacio Integrado para Giroscopio MPU-6050 (GY-521): Conexión directa y alineada para los pines de comunicación I2C (VCC, GND, SCL, SDA, XDA, XCL, AD0, INT) garantizando una lectura de estabilidad perfecta.

4 Estaciones de Potencia Independientes: Espacios pre-marcados para soldar 4 Transistores de Potencia (ideales para TIP122 Darlington) y 4 Diodos Rectificadores de Protección (1N4007), asegurando el control y blindaje eléctrico de cada uno de los 4 motores del dron.

Terminales de Salida Limpios: Puntos de soldadura claramente identificados para los motores, la alimentación principal de voltaje (VCC/GND) y salidas auxiliares.

📌 Especificaciones Técnicas:

Marca: Diseñada y fabricada originalmente por SERINSY 3D.

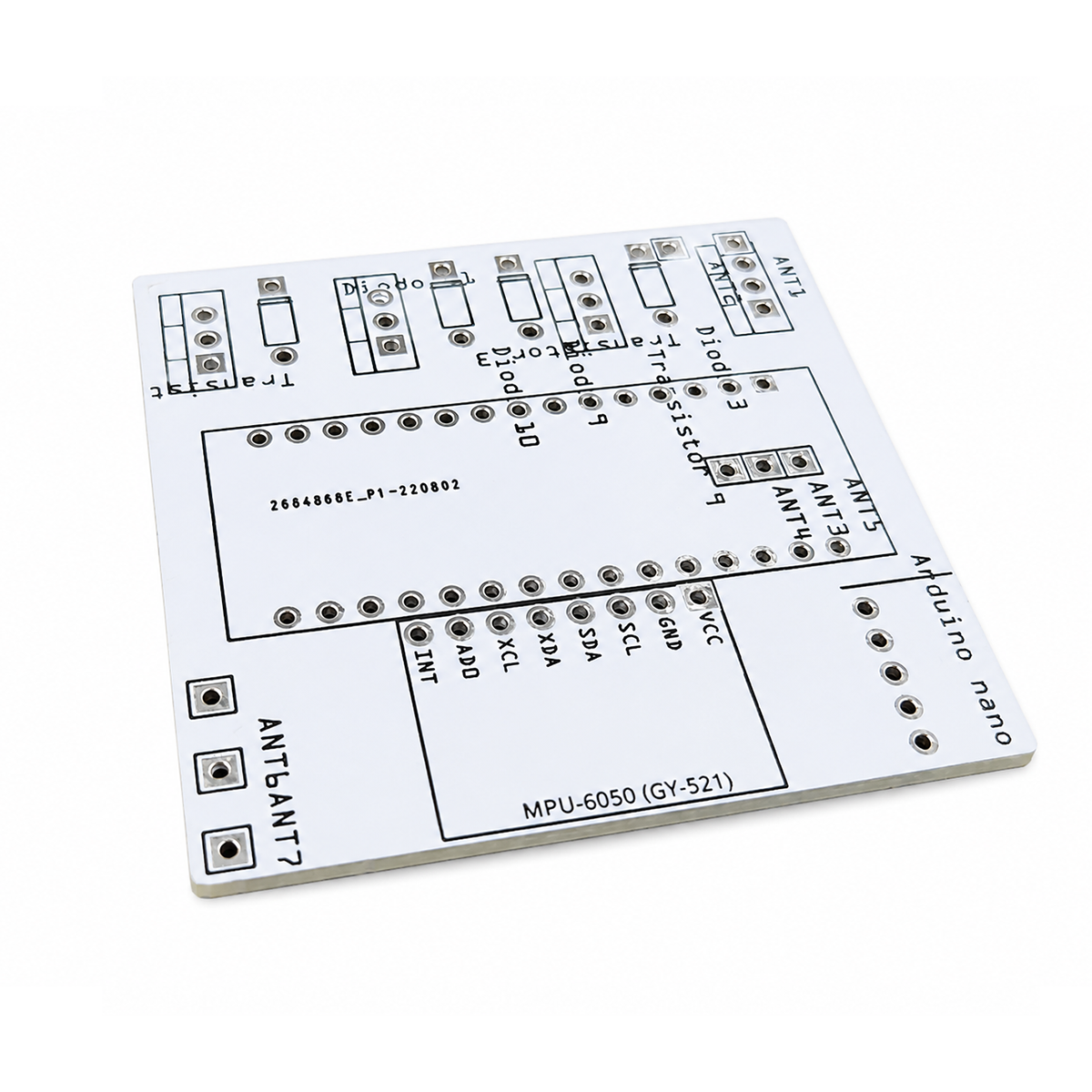

Material: Fibra de vidrio de alta resistencia (FR-4) con acabado de máscara de soldadura blanca premium.

Capas: Doble capa con continuidad y perforaciones metalizadas (Plated Through-Hole) que facilitan un agarre de soldadura impecable.

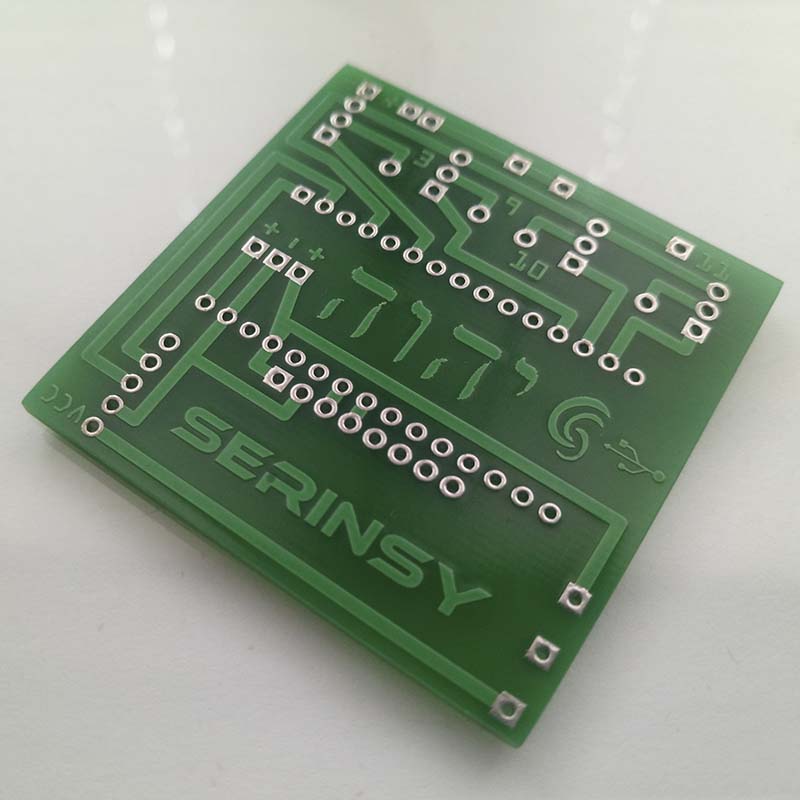

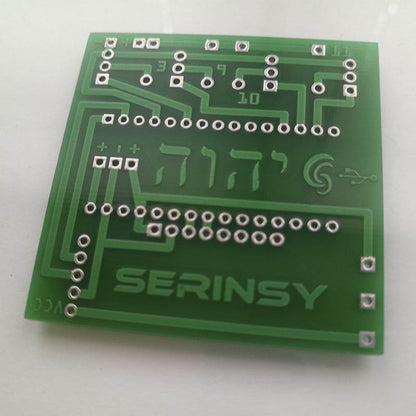

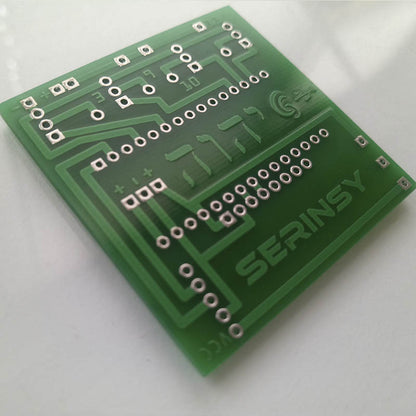

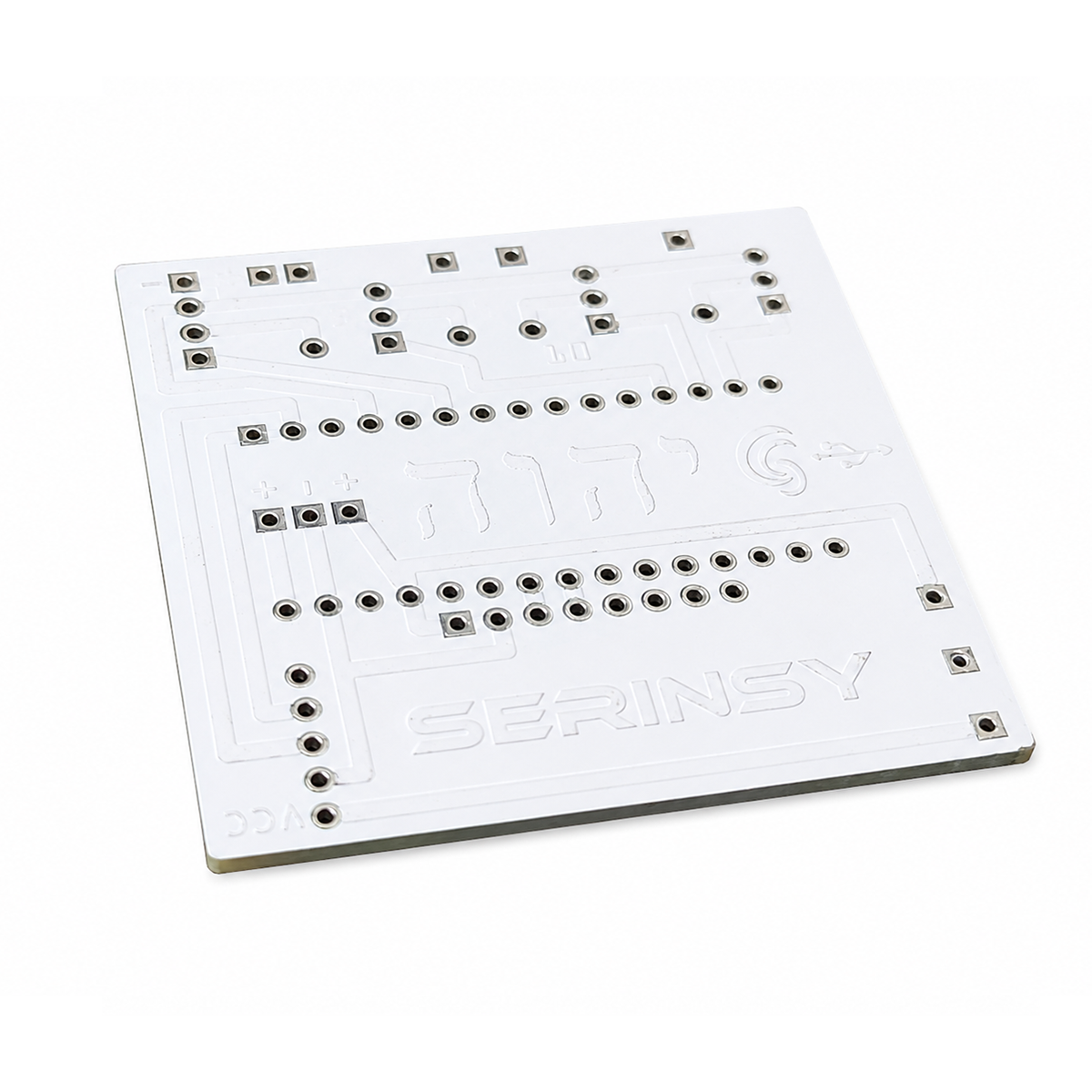

Detalle Exclusivo: Grabado de marca en relieve e inscripción sagrada de protección y diseño en la cara posterior.
